ACO GmbH

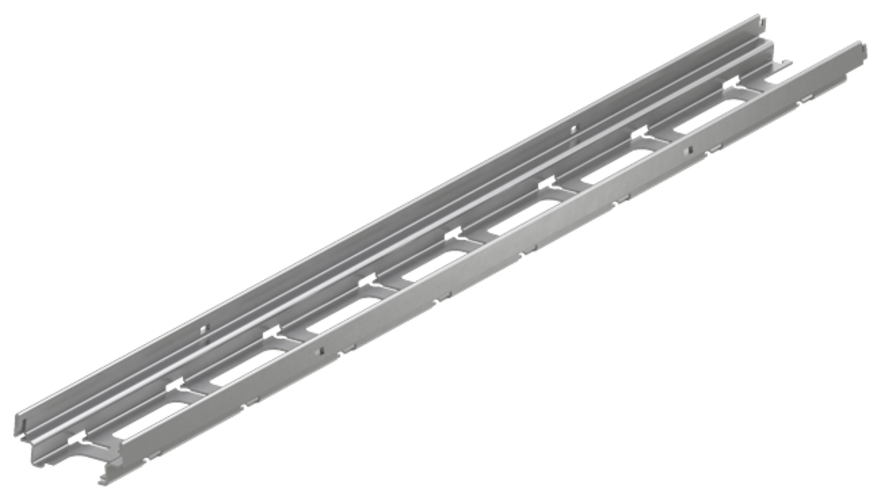

Nennmaß 100/130/155/200 mm – Edelstahl

Produktvorteile

  • Einsatz gemäß "Flachdachrichtlinie"
  • Umsetzung von barrierefreien Türkonstruktionen
  • Schnelles Verlegen durch Klickverbindung
  • Individuell höhenverstellbar 60 - 120 mm
  • Besonders geeignet für aufgeständerte Beläge und Betonfertigteile

Produktinformationen

  • Alle Ausführungen sind begehbar und rollstuhlbefahrbar
  • Separate Kiesleiste optional
  • Ohne Abdeckung
  • Einfache Verarbeitung
BezeichnungAbmessungenGewichtArtikel-Nr.Preis/Stk.

01.07.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
Rahmen aufgeständert1000106402,73002700109,00P2
500106401,3300270176,50P2
Rahmen aufgeständert1000135402,93002702111,00P2
500135401,4300270377,50P2
Rahmen aufgeständert10001624033002704113,00P2
500162401,5300270579,00P2
Rahmen aufgeständert1000206403,23002706116,50P2
500206401,6300270781,50P2
BezeichnungAbmessungenGewichtArtikel-Nr.
LängeBreiteHöhe
Rahmen aufgeständert1000 mm106 mm40 mm2,7 kg3002700
500 mm106 mm40 mm1,3 kg3002701
Rahmen aufgeständert1000 mm135 mm40 mm2,9 kg3002702
500 mm135 mm40 mm1,4 kg3002703
Rahmen aufgeständert1000 mm162 mm40 mm3 kg3002704
500 mm162 mm40 mm1,5 kg3002705
Rahmen aufgeständert1000 mm206 mm40 mm3,2 kg3002706
500 mm206 mm40 mm1,6 kg3002707

Fit in Höhenversteller – Typ 1 (grün)

Passend für
  • ACO Frameline
Beschreibung
  • Bauteilhöhe 50 mm
  • Für eine Höhe von 60 – 80 mm
  • Mind. 4 Stück pro Rahmen
  • Edelstahl
  • Gewicht: 0,1 kg

Fit in Höhenversteller – Typ 2 (gelb)

Passend für
  • ACO Frameline
Beschreibung
  • Bauteilhöhe 70 mm
  • Für eine Höhe von 80 – 100 mm
  • Mind. 4 Stück pro Rahmen
  • Edelstahl
  • Gewicht: 0,1 kg

Fit in Höhenversteller – Typ 3 (blau)

Passend für
  • ACO Frameline
Beschreibung
  • Bauteilhöhe 90 mm
  • Für eine Höhe von 100 – 120 mm
  • Mind. 4 Stück pro Rahmen
  • Edelstahl
  • Gewicht: 0,1 kg

Kiesleiste – Typ 1

Passend für
  • ACO Frameline
Beschreibung
  • Länge 1,0 m
  • Integrierter Stichkanalanschluss
  • Schenkellänge 60 x 70 mm
  • Für den Verstellbereich von 60 – 80 mm
  • Edelstahl
  • Gewicht: 0,9 kg

Kiesleiste – Typ 2

Passend für
  • ACO Frameline
Beschreibung
  • Länge 1.0 m
  • Integrierter Stichkanalanschluss
  • Schenkellänge 80 x 90 mm
  • Für den Verstellbereich von 80 – 100 mm
  • Edelstahl
  • Gewicht: 1,2 kg

Kiesleiste – Typ 3

Passend für
  • ACO Frameline
Beschreibung
  • Länge 1,0 m
  • Integrierter Stichkanalanschluss
  • Schenkellänge 100 x 110 mm
  • Für den Verstellbereich von 100 – 120 mm
  • Edelstahl
  • Gewicht: 1,5 kg

Erweiterung Fit in Höhenversteller

Passend für
  • Frameline
,
  • Fit In Höhenversteller Typ 1 bis 3
Beschreibung
  • Setinhalt:
    • 4 x Sechskantmutter M10
    • 4 x Gewindestange M10x6
    • 4x Langmutter M10x30
  • Edelstahl
  • Gewicht: 0,4 kg
