Flachdachrichtlinie 12/2016

Türanschlusshöhe reduzieren

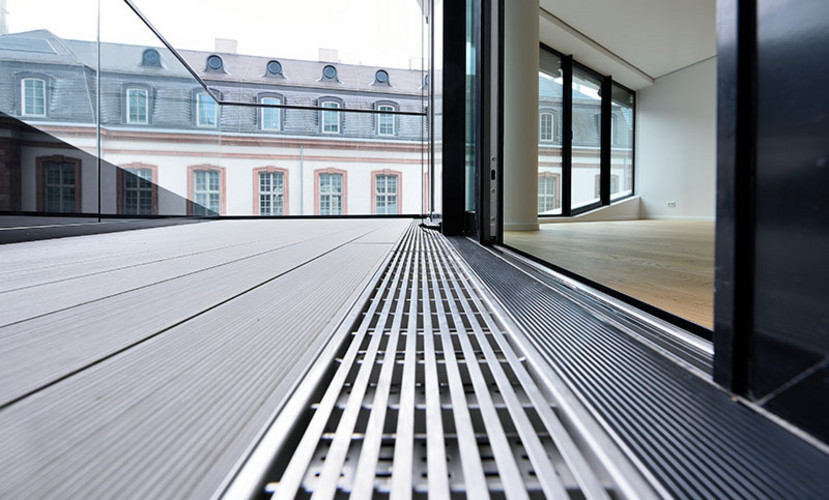

Im sensiblen Tür- und Fassadenbereich muss sichergestellt werden, dass keine Feuchtigkeit von außen eindringen kann. Die in der DIN 18531 sowie in der Flachdachrichtlinie geforderte Anschlusshöhe für Bauwerksabdichtungen von 15 cm kann durch den Einsatz der ACO Fassadenentwässerungssysteme Profiline im Türbereich auf 5 cm reduziert werden. "Änderung der Flachdachrichtlinie 12/2016 „Wenn die Spritzwasserbelastung nicht durch eine Überdachung minimiert wird, sollten Gitterroste mit einer Breite von mindestens 150 mm verwendet werden“.

Die Flachdachrichtlinie 12/2016 besagt, dass Gitterroste mit einer Breite von mindestens 150 mm verwendet werden sollten, wenn die Spritzwasserbelastung nicht durch eine Überdachung minimiert wird.

ACO hat Fassadenrinnen im Programm, die diesen Regelungen entsprechen

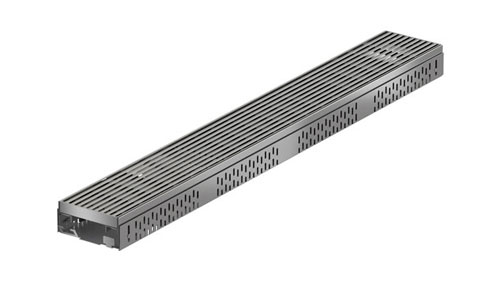

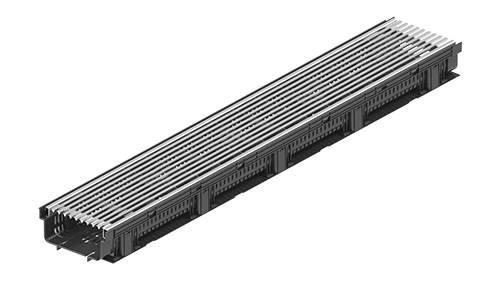

ACO Profiline - Höhenverstellbar
  • Baubreite 155 mm - Stahl verzinkt - gemäß FDR 12/2016
  • Baubreite 155 mm - Edelstahl - gemäß FDR 12/2016

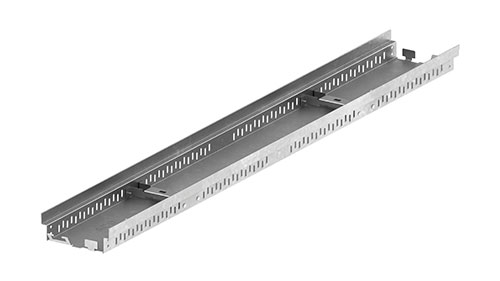

ACO Profiline - Fixe Bauhöhe
  • Baubreite 155 mm - Stahl verzinkt - gemäß FDR 12/2016
  • Baubreite 155 mm - Edelstahl - gemäß FDR 12/2016


150 mm ist die neue Gitterrostbreite für Fassaden- und Terrassenrinnen

Anschlüsse an Tür-/Fensterelementen

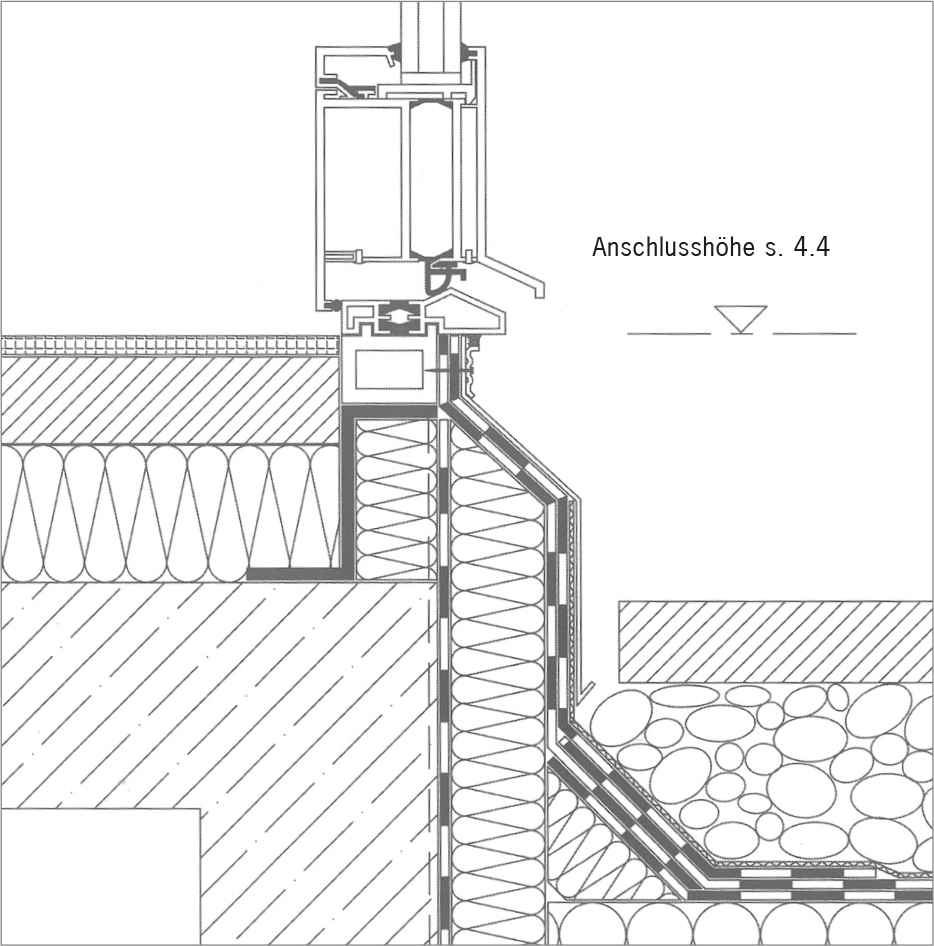

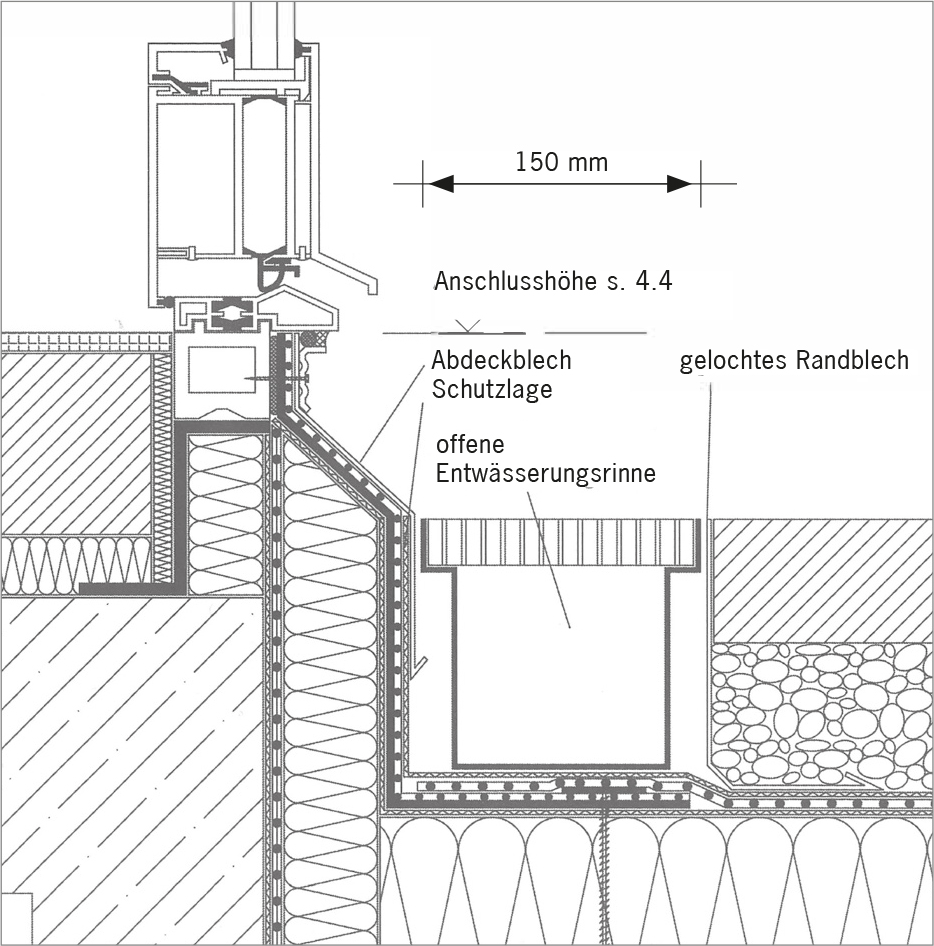

Eine Verringerung der Anschlusshöhe ist möglich, wenn bedingt durch die örtlichen Verhältnisse zu jeder Zeit ein einwandfreier Wasserablauf im Tür-/Fensterelement-Bereich sichergestellt ist und die Spritzwasserbelastung minimiert wird. Dies ist dann der Fall, wenn im unmittelbaren Tür-/Fensterelementbereich z. B. ein rinnenförmiger Entwässerungsrost jeweils mit unmittelbarem Anschluss an die Entwässerung, oder bei Belägen auf Stelzlagern, eingebaut wird. In solchen Fällen soll die Anschlusshöhe jedoch mindestens 0,05 m betragen (oberes Ende der Abdichtung oder von Anschlussblechen unter dem Wetterschenkel/Sockelprofil).


Änderung der Flachdachrichtlinie 12/2016

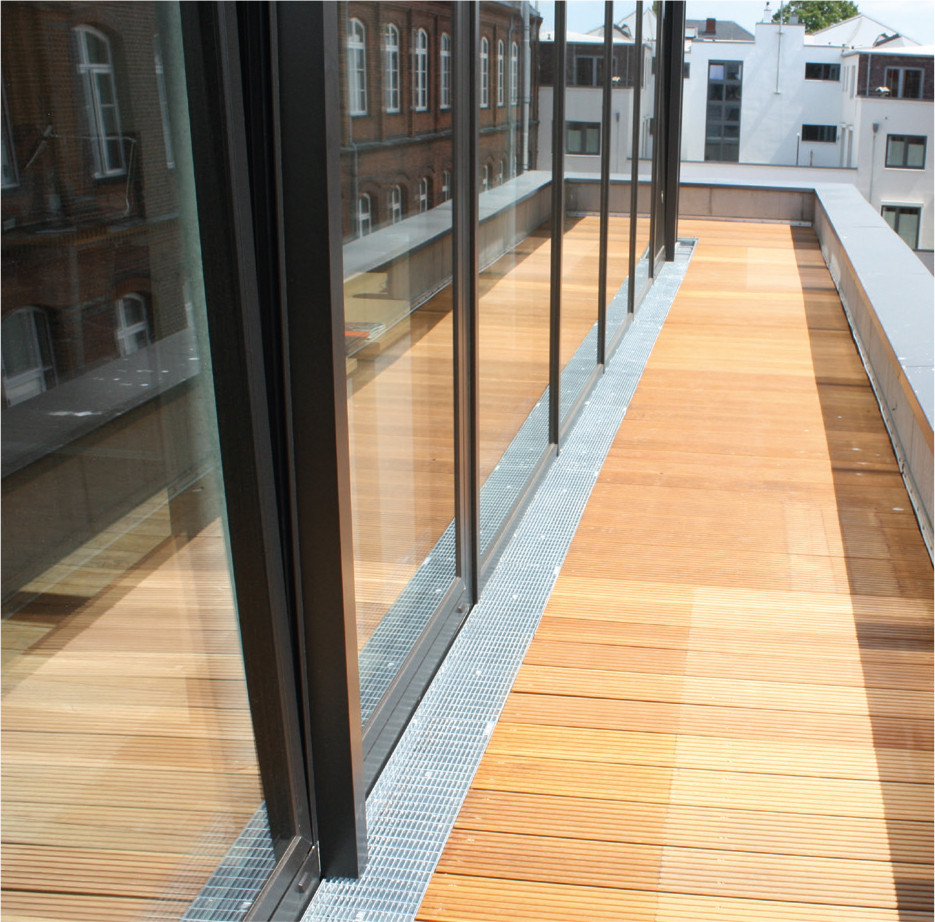

Ohne Überdachung:

  • Gitterrostbreite mindestens 150 mm
  • Grundforderung: Spritzwasserbelastung minimieren

Wenn die Spritzwasserbelastung nicht durch eine Überdachung minimiert wird, sollten Gitterroste mit einer Breite von mindestens 150 mm verwendet werden.

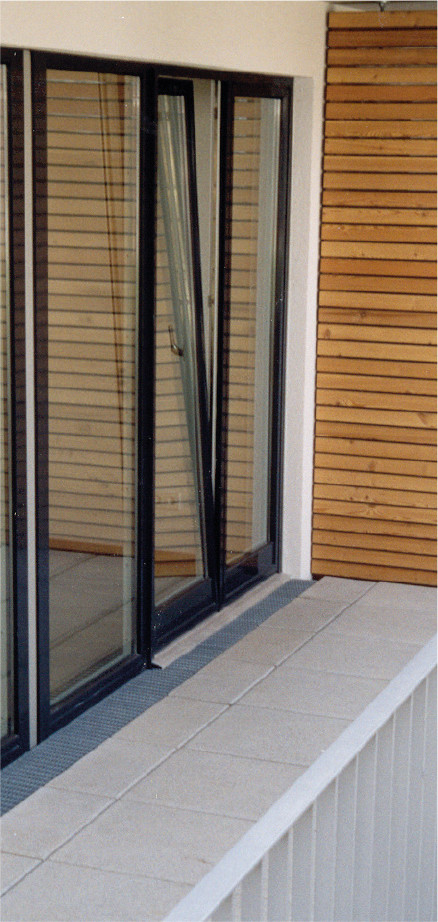

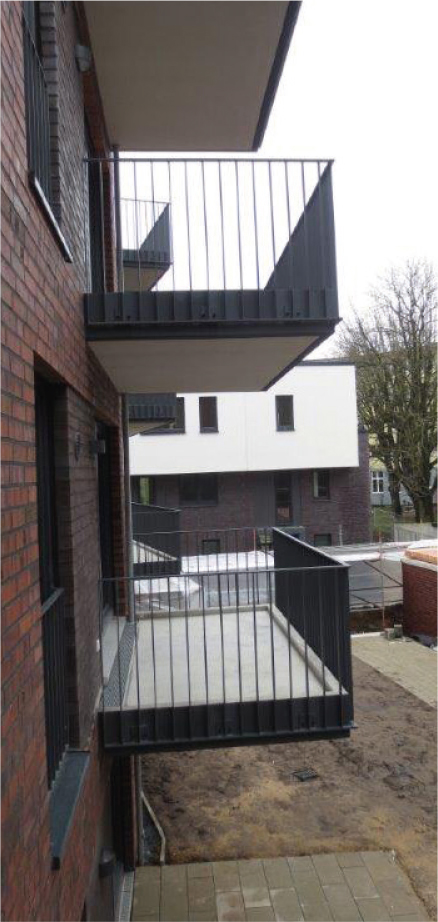

Mit Überdachung:

  • keine Anforderung an eine Rinnenbreite
  • Grundforderung: Spritzwasserbelastung minimieren (somit ist die Größe des Vordaches abhängig von den örtlichen Verhältnissen)
