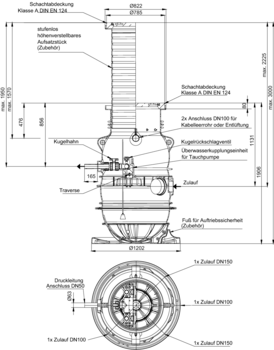

Muli-Max – Belastungsklasse A 15
Produktvorteile
- Gesamteinbautiefe bis 3000 mm
- Zulauftiefe max. 2225 mm
- Pneumatische Niveauschaltung für hohe Betriebssicherheit
- Auftriebssicher gegen Grundwasserstand bis 0,675 m ab Gelände-OK (GOK)
- Optional: Fuß für Auftriebssicherheit komplett bis Gelände-OK (GOK)
- Einbau ohne bauseitige Betonmaßnahmen
- Begehbar
Produktinformationen
- Anwendungsbereiche
- Ein- und Mehrfamilienhäuser
- Bürogebäude
- Industriegebäude
- Druckentwässerung
- Einzel oder Doppelpumpstation zum Erdeinbau aus Polyethylen
- Geprüft gemäß DIN EN 12050
- Mit Überwasserkupplungs-Automatik
- Passend für ACO Passavant Tauchmotorpumpen
- Druckleitungsabgang aus PE-HD Druckleitungsanschluss DN 50 (Ø63mm), mit Kugelhahn und Klemmverschraubung 63x63mm außen
- Einbauhöhe: 1906mm
- Maße von Oberkante Schachtabdeckung bis Mitte Druckleitung: 856 mm (Variante ohne Aufsatzstück)
- 2x Zulauf DN 150, Maß von Oberkante Schachtabdeckung bis Mitte Zulauf: 1131 mm, 1x Dichtung im Lieferumfang
- 2x Zulauf DN 100, Maß von Oberkante Schachtabdeckung bis Mitte Zulauf: 1131 mm
- 2 Anschlussstutzen DN 100 für Kabelleerrohr/Entlüftung Anschlusshöhe: 476 mm von Oberkante Schachtabdeckung bis Mitte Stutzen
- Anschlussstutzen mit Muffe R ½" für Spülanschluss/ Vakuumbrecher (Zubehör)
- Schachtabdeckung (lose aufgelegt)
- Belastungsklasse: A 15
- Lichte Weite: 600 mm gemäß DIN EN 124
- Ohne Entlüftung
- Inkl. Aushebeschlüssel
- Passende Tauchpumpen Mono/Duo
Schaltgerät ACO Multi Control Mono
Passend für
- Muli-Max
- Mono-Anlage
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Staudruckglocke
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 8 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Gewicht: 4 kg

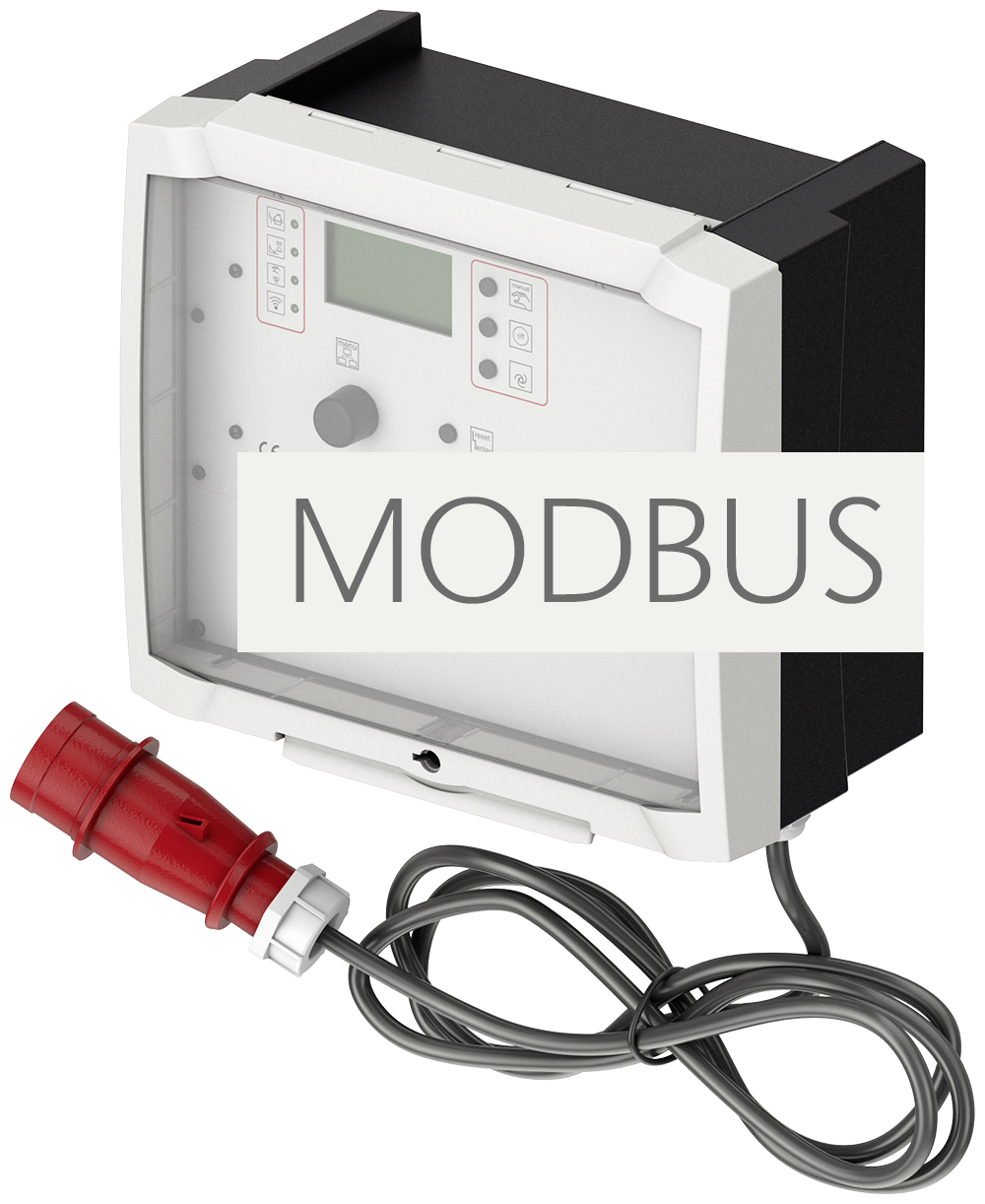

Schaltgerät ACO Multi Control Mono Professional inkl. Staudruckglocke
Passend für
- Muli-Max
- Mono-Anlage
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Staudruckglocke
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 8 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
- Gewicht: 4 kg

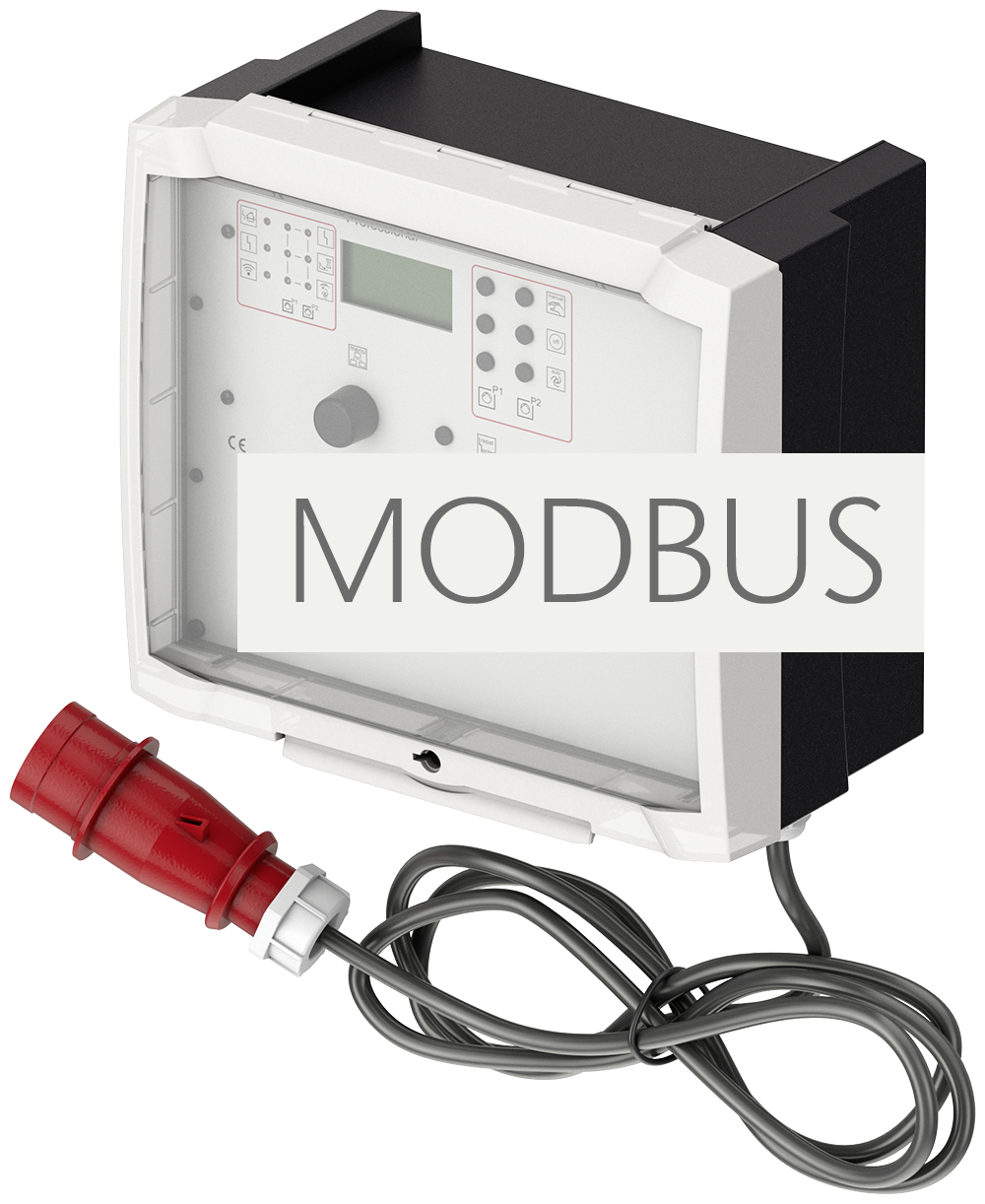

Schaltgerät ACO Multi Control Duo Professional inkl. Staudruckglocke
Passend für
- Muli-Max
- Duo-Anlage
- Powerlift–P
- Muli-Flex
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- Mit Modbus RTU - Funktionalität zum Anschluss an die Gebäudeleittechnik
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Gewicht: 5,4 kg
Schaltgerät ACO Multi Control Duo inkl. Staudruckglocke
Passend für
- Muli-Max
- Duo-Anlage
- Powerlift–P
- Muli-Flex
Beschreibung
- Für Pumpen bis 5,5 kW
- Steckerfertig mit 1,5 m Anschlusskabel
- CEE 16-Stecker mit Phasenwender
- Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
- Kabeldurchführung
- Betriebsspannung: 400 V
- Frequenz: 50/60 Hz
- Steuerspannung: 230 V/AC
- Leistungsaufnahme im Ruhebetrieb: max. 10 VA
- Temperaturbereich: ‑20 bis +60 °C
- Schutzart IP 54
- 20 m pneumatischer Steuerleitung 10 x 1,5 mm
- Gewicht: 5,4 kg
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230V
- Stromaufnahme: 70 mA
- Gewicht: 0,5 kg
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12V DC
- Stromaufnahme: 500 mA

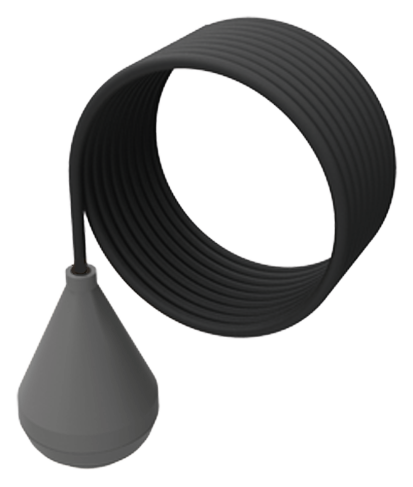

Schwimmerschalter
Passend für
- Für fäkalienhaltiges sowie fäkalienfreies Abwasser
- MultiControl- Steuerungen als Schwimmerschalter
- MultiControl- Steuerungen als zusätzl. Hochalarmschwimmer
Beschreibung
- Gehäuse: PRE-ELEC PP
- Schutzart: IP68
- Schaltspannung: 4-40 V
- Schaltstrom: 1-100 mA
- Anschlusskabel: 10m
- Schaltwinkel: 10°
- Schutzklasse: II 1G Ex ia IIC T6 Ga

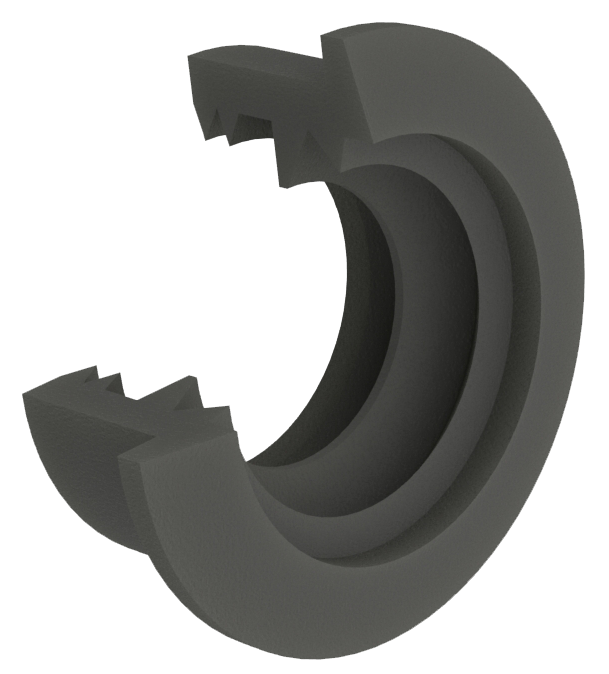

Bohranschlussdichtung DN 110
Passend für
- Pumpstation Muli-Max
- Muli-Flex
Beschreibung
- Gewicht: 0,4 kg
Bohranschlussdichtung DN 150
Passend für
- Pumpstation Muli-Max
Beschreibung
- Gewicht: 0,5 kg

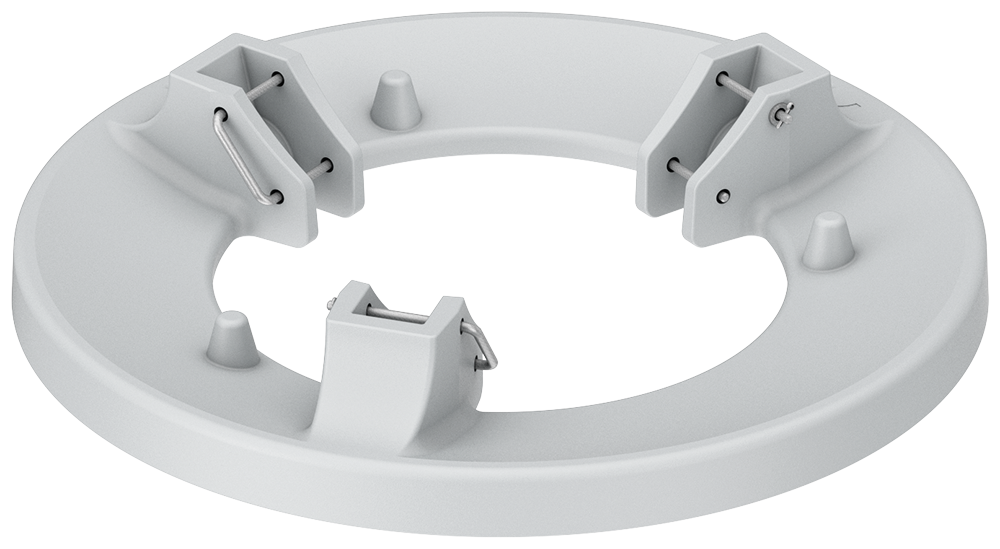

Fuß für Auftriebssicherung
Passend für
- Muli-Max
Beschreibung
- Befestigung per Steckbolzen und Splint
- Ermöglicht Einbau des Behälters bei anstehendem Grundwasser bis Gelände - Oberkante (GOK)
- Gewicht: 11,5 kg
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg

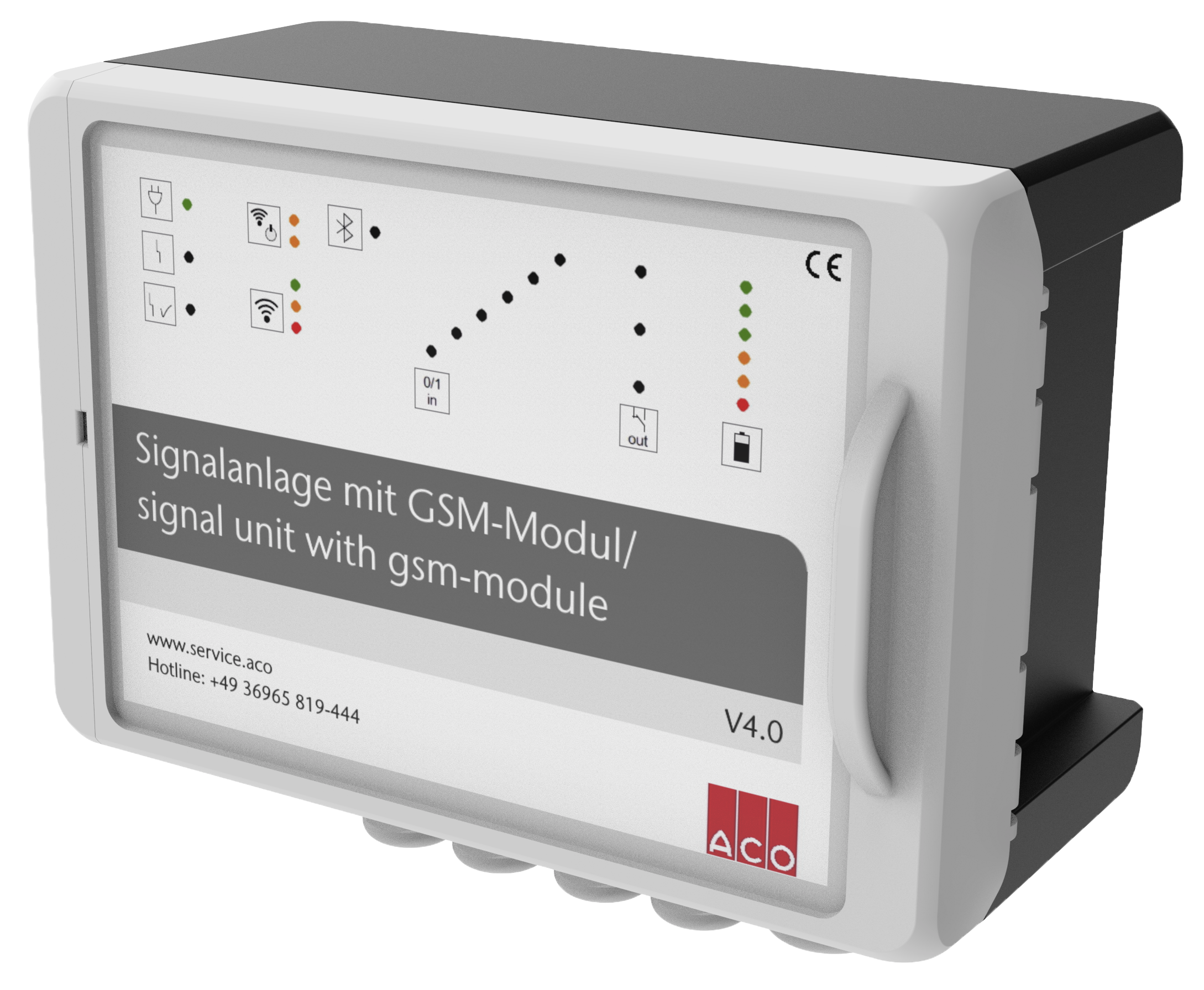

Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg

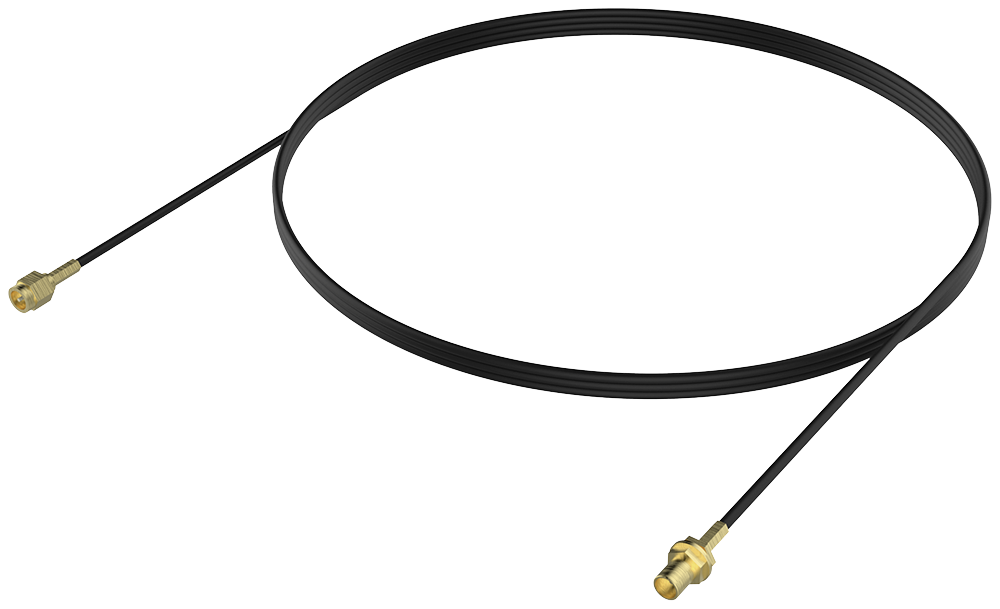

0150.83.86: Kabel für GSM Modul
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: -20°C bis 85°C

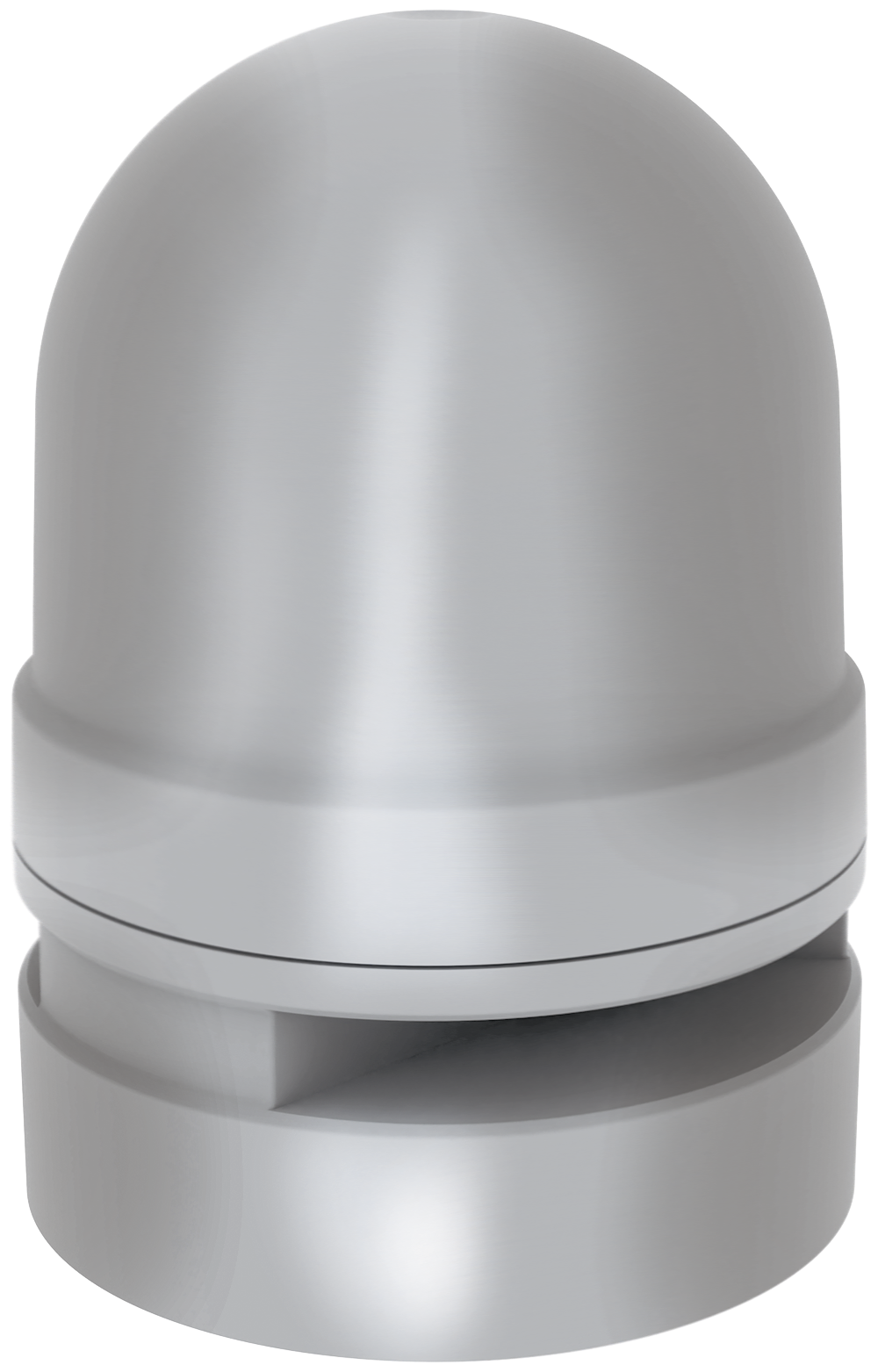

Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: Ø62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
Lufteinperlung
Passend für
- Muli-Max
- Powerlift–P
- Muli-Flex
Beschreibung
- Zur Erhöhung der Betriebssicherheit (bei Schwimmdeckenbildung, z.B. bei Fettabscheidern)
- Für pneumatische Niveauschaltung (Staudruckglocke)
- Kleinstkompressor
- Anschluss: 230 V
- Steckerfertig
- Mit T-Einschraubverschraubung
- Mit Rückschlagventil
- Gewicht: 0,6 kg

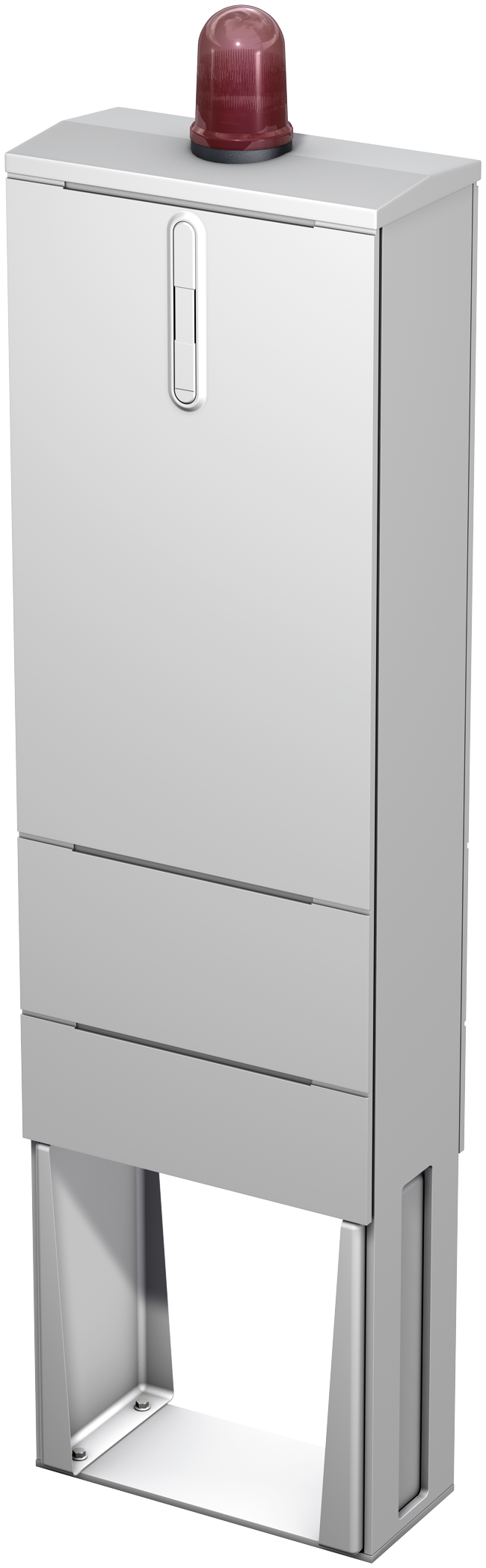

Freiluftschrank
Passend für
- Muli-Max
- Powerlift–P
- LipuLift-P-B/P-D
Beschreibung
- Als Leergehäuse
- Abmessung: 410 x 207 x 1460 mm (L x B x H)
- Für Einbau einer bauseitigen Rückstauschleife in DN 50
- Schrankheizung inkl. Thermostat, 230 V, 50 Hz
- Vorsicherung bauseits: 1polig B16 A
- Mit Sicherheitsschloss
- Gewicht: 13,8 kg
Freiluftschrank für bauseitige Druckleitung und Steuerung
Passend für
- Muli-Max
- Powerlift–P
- LipuLift-P-DA/P-DAP
Beschreibung
- Abmessung: 2000 x 806 x 335 mm (H x B x T)
- Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
- DN 50 – DN 150
- Mit Montageplatte inkl. Sockel
- Mit Leuchte
- Mit CEE32 und Schuko-Arbeitssteckdose
- Vorsicherung bauseits: 3polig C32A
- Mit Heizung und Thermostat
- Mit Sicherheitsschloss
- Gewicht: 76 kg
Freiluftschrank für bauseitige Druckleitung und Steuerung
Passend für
- Muli-Max
- Powerlift–P
- LipuLift-P-B/P-D
Beschreibung
- Abmessung: 2000 x 806 x 335 mm (H x B x T)
- Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
- DN 50 – DN 150
- Mit Montageplatte inkl. Sockel
- Mit Leuchte
- Mit CEE16 und Schuko-Arbeitssteckdose
- Vorsicherung bauseits: 3polig C16A
- Mit Heizung und Thermostat
- Mit Sicherheitsschloss
- Gewicht: 76 kg
Druckaufnehmer
Passend für
- Schaltgerät ACO Multi-Control
- Mono
- Duo
- LipuLift-P/LipuLift-PF
- Muli-Flex
Beschreibung
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Mit Kabel zur Installation: 20 m
- Gewicht: 2 kg
Druckaufnehmer
Passend für
- Schaltgerät ACO Multi-Control
- Mono
- Duo
- LipuLift-P/LipuLift-PF
- Muli-Flex
Beschreibung
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Kabel zur Installation: 40 m
- Gewicht: 3,4 kg
Sicherheitsbarriere
Passend für
- Druckaufnehmer
- Schwimmerschalter mit ATEX-Zulassung
Beschreibung
- Zur Trennung von Ex-gefährdetem und sicherem Bereich
- Inkl. Gehäuse
- Gewicht: 0,5 kg
Aufsatzstück kurz
Passend für
- Muli-Max
- Belastungsklasse: A 15/ B 125
Beschreibung
- Zur Erhöhung der Einbautiefe
- Inkl. Bedienschlüssel
- Gesamthöhe: 2000 - 2350 mm
- Gesamtlänge: 750 mm
- Gewicht: 21,6 kg
Aufsatzstück lang
Passend für
- Muli-Max
- Belastungsklasse: A 15/ B 125
Beschreibung
- Zur Erhöhung der Einbautiefe
- Inkl. Bedienschlüssel
- Gesamthöhe: 2000 - 3000 mm
- Gesamtlänge: 1400 mm
- Gewicht: 30 kg

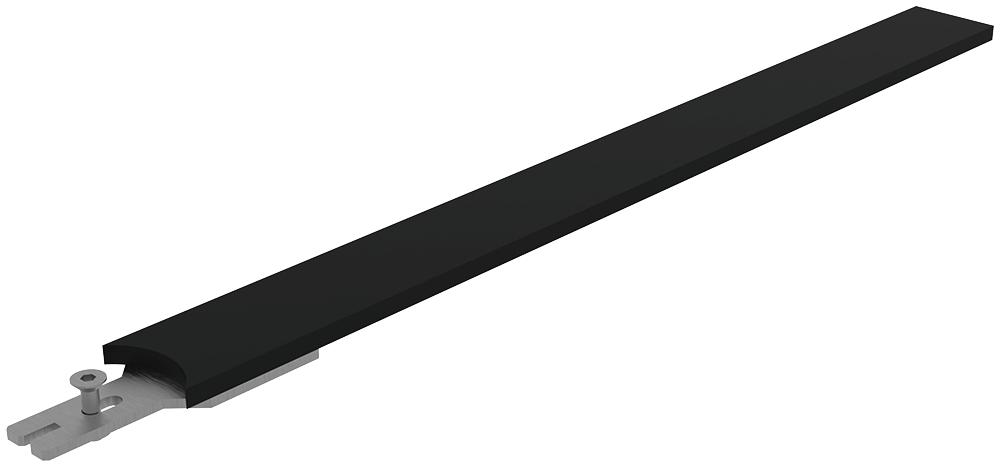

Führungsriemen
Passend für
- Aufsatzstück
- 0178.08.35
- LipuLift-P/PF, alle Ausbaustufen
Beschreibung
- Benötigte Anzahl
- 1 Stk. bei Muli-Max Mono
- 2 Stk. bei Muli-Max Duo
- 2 Stk. bei LipuLift-P
- Gewicht: 1,6 kg
Führungsriemen
Passend für
- Aufsatzstück
- 0178.08.36
Beschreibung
- Benötigte Anzahl
- 1 Stk. bei Muli-Max Mono
- 2 Stk. bei Muli-Max Duo
- Gewicht: 2 kg
Spülanschluss
Passend für
- Muli-Max
- Powerlift–P
- Muli-Flex
Beschreibung
- Gesamthöhe: 430 mm
- Gewicht: 2 kg
Vakuumbrecher
Passend für
- Muli-Max
- Powerlift–P
- Powerlift Einbauset
Beschreibung
- Nur in Verbindung mit Spülanschluss möglich
- Gewicht: 1,5 kg

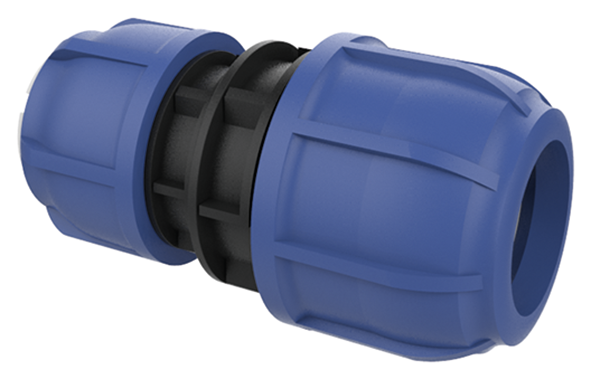

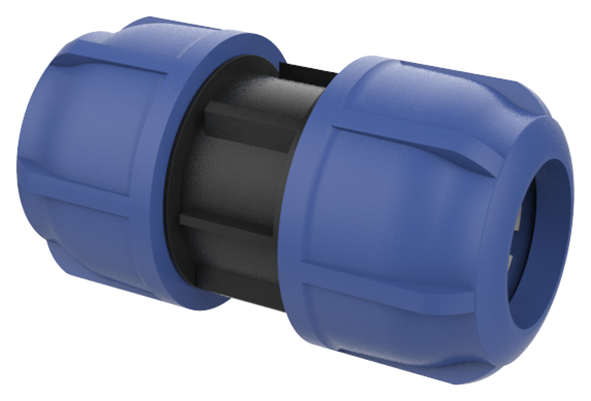

Klemmverschraubung 63 x 63 mm
Passend für
- Muli-Max
- Powerlift Einbauset DN 50
- Powerlift–P
- LipuLift-P
Beschreibung
- Werkstoff: PP
- Druckstufe: PN16
- Für Verlängerung des Druckleitungsrohrs Ø63 mm
- Gewicht: 0,6 kg

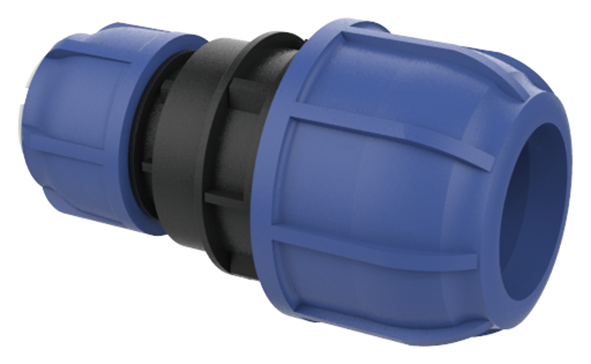

Klemmverschraubung 63 x 75 mm
Passend für
- Muli-Max
- Powerlift Einbauset DN 50
- Powerlift–P
- LipuLift-P
Beschreibung
- Werkstoff: PP
- Druckstufe: PN16
- Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø75 mm
- Gewicht: 0,8 kg
Klemmverschraubung 63 x 90 mm
Passend für
- Muli-Max
- Powerlift Einbauset DN 50
- Powerlift–P
- LipuLift-P
Beschreibung
- Werkstoff: PP
- Druckstufe: PN16
- Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø90 mm
- Gewicht: 0,7 kg
